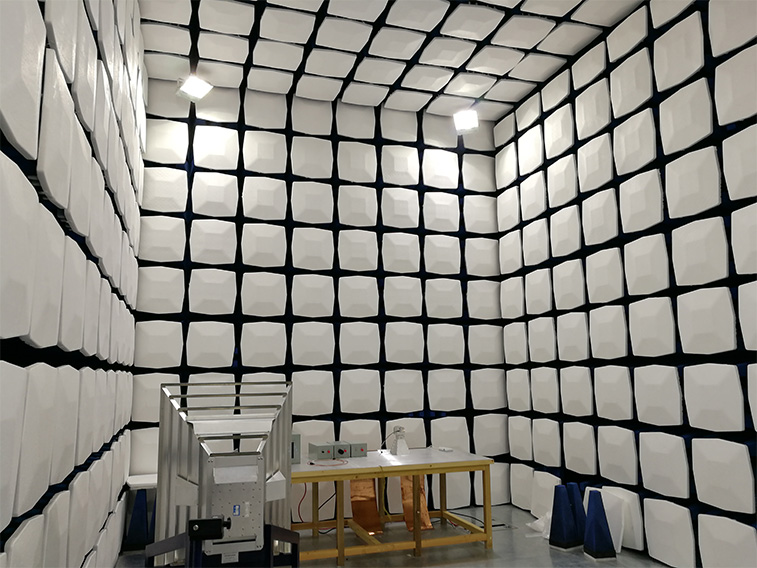

电波暗室不为人知的秘密
什么叫电波暗室?电波暗室分成哪几种?用什么样的材料建造的?能够用以干什么?今天我给大伙儿讲解下,带你去了解电波暗室鲜为人知的秘密。
一、基本分类
暗室分成电波暗室(又称半波暗室),微波暗室(又称全波暗室),雷达仿真测试暗室。
二、主要用途
电波暗室主要是用于辐射无线电骚扰(EMI)和辐射敏感度(EMS)测量,电波暗室的规格和射频吸波材料的选择主要是由受试设备(EUT)的外行规格和测试规定明确,分1m法、3m法或10m法。按照实际应用规定还可定做各种各样非标准暗室。
三、性能指标
频率范围:30MHz~18GHz
(一)吸波材料反射损耗:30MHz~18GHz≥15dB
(吸波材料选用复合吸波材料,即锥形含碳海绵吸波材料粘贴在铁氧体上)
(二)屏蔽室屏蔽性能
磁场14KHz≥75dB
150KHz≥100dB
电场200KHz~50MHz≥110dB
平面波 50MHz~1GHz≥100dB
微波 1GHz~10GHz≥100dB10GHz~18GHz≥90dB
测试方法按GB12190-90标准
(三)归一化场地衰减±4dB,场均匀性0~6dB,符合GJB2926-97标准。
四、构成结构
(一)屏蔽室:
屏蔽室由屏蔽壳体、屏蔽门、通风波导窗及各种电源滤波器等构成。按照客户规定,屏蔽壳体可选用焊接式或拼装式结构均可。
(二)吸波材料:
1.单层铁氧体片:工作频率范围30MHz~1000MHz。
2.锥形含碳海绵吸波材料:锥形含碳海绵吸波材料是由聚氨脂泡沫塑料在碳胶溶液中渗透而成,具备比较好的阻燃特性。
五、主要用途
电波暗室用于模拟开阔场。与此同时用于辐射无线电骚扰(EMI)和辐射敏感度(EMS)测量,电波暗室的规格和射频吸波材料的选择主要是由受试设备(EUT)的外行规格和测试规定明确,分1m法、3m法或10m法。
屏宇屏蔽设备生产各种屏蔽室、局放屏蔽室、屏蔽机房、电磁屏蔽房、电波暗室和微波暗室,欢迎前来选购。
